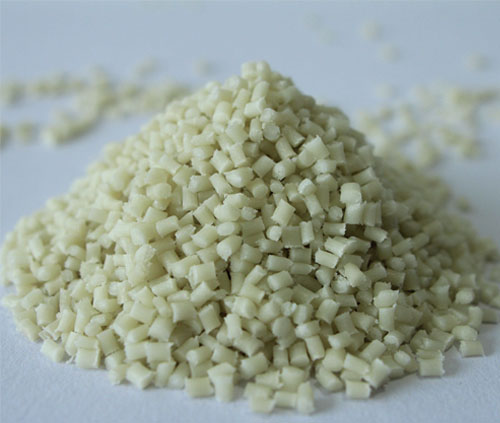

1、改性尼龍PA的性能:

     改性尼龍PA是改性工程塑料中的結晶型塑料，俗稱尼龍，密度為1.13g/cm3左右，品種很多，應用于注塑加工的常有尼龍6、尼龍66等。改性尼龍PA具有機械強度高、韌性好、耐疲勞、表面光滑、有自潤滑性，摩擦系數(shù)小、耐磨、耐熱(100℃內(nèi)可長期使用)、耐腐蝕、制件重量輕、易染色、易成型等優(yōu)點。改性尼龍PA的缺點是:極易吸水、注塑條件要求苛刻，尺寸穩(wěn)定性較差；因其比熱大，產(chǎn)品脫模時很燙。改性尼龍PA66是改性尼龍PA系列中機械強度最高、應用最廣的品種，因其結晶度高，故其剛性、耐熱性都較高。

     2、改性尼龍PA的工藝特點:

     因改性尼龍PA極易吸濕，加工前一定要進行干燥(最好使用真空抽濕干燥器)，含水量應控制在0.25%以下，原料干燥得越好，制品表面光澤性就越高，否則比較粗糙；但是干燥不宜太充分，含水分要保證在0.15%左右。改性尼龍PA不會隨受熱溫度的升高而逐漸軟化，熔點很明顯，溫度一旦達到熔點就出現(xiàn)流動(與PS、PE、PP等料不同)；尼龍料的流變特性是其粘度對剪切速率不敏感。

     改性尼龍PA的粘度遠比其它熱塑性塑料低，且其熔化溫度范圍較窄(僅5℃左右)。改性尼龍PA流動性，容易充模成型，也易走披鋒。噴嘴易出現(xiàn)“流涎”現(xiàn)象，最好用彈弓針閥式噴嘴，否則抽膠量需大一點.改性尼龍PA熔點高，凝固點也高，熔料在模具內(nèi)隨時會因溫度降低到熔點以下而凝固，妨礙充模成型的完成，易出現(xiàn)堵嘴或堵澆口現(xiàn)象。所以，必須采用高速注射(薄壁或長流程制件尤其這樣)，保壓時間要短，尼龍模具要有充分的排氣措施。

     3、改性尼龍PA的應用:

     高溫電氣插座零件、電氣零件、齒輪、軸承、滾子、彈簧支架、滑輪、螺栓、葉輪、風扇葉片、螺旋槳、高壓封口墊片、閥座、輸油管、儲油容器、繩索、扎帶、傳動皮帶、砂輪粘合劑、電池箱、絕緣電氣零件、線芯、抽絲等。
